📈 Comment lire les histogrammes ?

Une visualisation graphique de votre projet en histogramme est disponible dans l'onglet "Graphes" de l'interface Vizcab Eval, accessible quel que soit le niveau de l’arborescence.

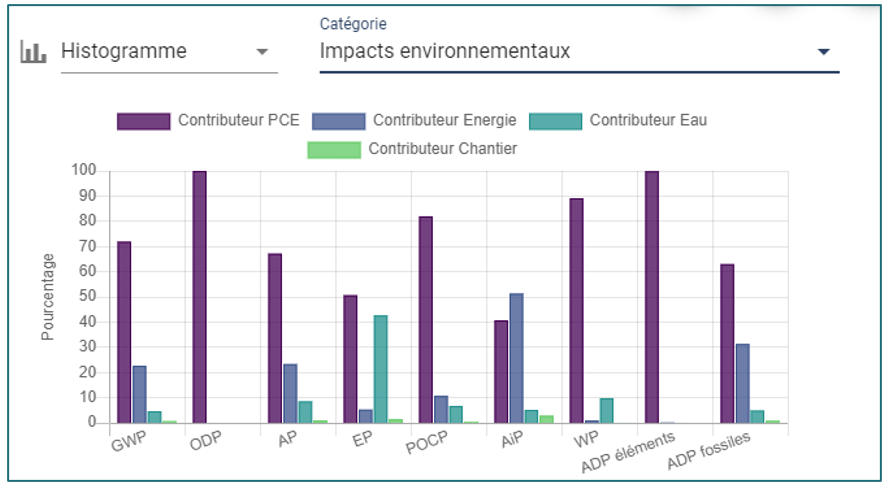

L’histogramme permet de comparer les différentes valeurs des indicateurs de l'ACV pour la décomposition du niveau précédent dans l'arborescence. La capture d’écran ci-dessous est au niveau de la zone dans l’arborescence, on voit donc les résultats des différents indicateurs décomposés entre les contributeurs.

L'histogramme est particulièrement intéressant pour identifier les éventuels transferts d’impact entre deux indicateurs pour un même composant par exemple. Comme l’onglet “Résultats”, celui-ci donne accès au choix des quatre catégories regroupant les vingt-six indicateurs selon la méthodologie E+C-.

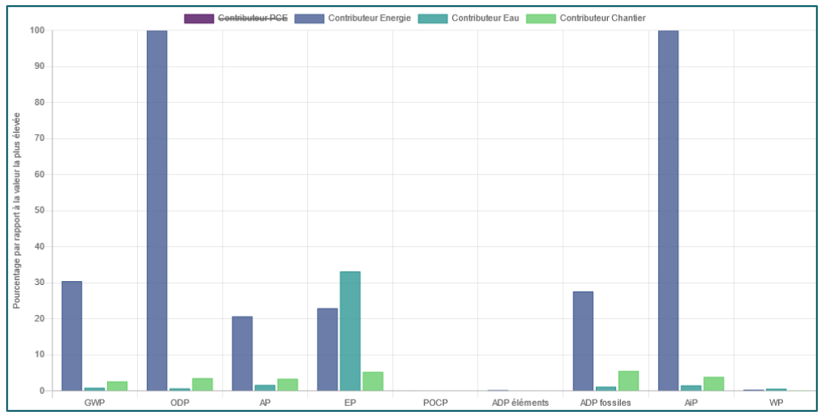

Il est possible de masquer les résultats d'un contributeur ou composant sur le graphique :

1. Cliquez sur l'intitulé du contributeur (ou composant) que vous souhaitez masquer
2. Le nom du contributeur (ou composant) est barré et n’apparaît plus sur le graphique
3. Faites de même pour le faire à nouveau apparaître

Selon le niveau de l’arborescence sur lequel on se trouve, il est possible de comparer par exemple les bâtiments qui composent un projet, les zones présentes dans un bâtiment, les lots au sein d’un contributeur, les composants, etc.

De même que pour les Sunbursts, l’histogramme est un graphique interactif. Déplacez le curseur de votre souris sur les barres du graphique pour que le nom de l’indicateur ainsi que la valeur numérique s’affichent.

Que signifient ces abréviations ?

✔ GWP : Potentiel de réchauffement climatique (kg eq. CO2)

✔ ODP : Potentiel de destruction de la couche d’ozone stratosphérique (kg eq. CFC-11)

✔ AP : Potentiel d’acidification du sol et de l’eau (kg eq. SO2)

✔ EP : Potentiel d’eutrophisation (kg eq. (PO4)3-)

✔ POCP : Potentiel de formation d’oxydants photochimiques de l’ozone troposphérique (kg eq. éthylène)

✔ AiP : Pollution de l’air (m³)

✔ WP : Pollution de l’eau (m³)

✔ ADP éléments : Potentiel de dégradation abiotique des ressources pour les éléments (kg eq. Sb)

✔ ADP fossiles : Potentiel de dégradation abiotique des combustibles fossiles (MJ)

✔ PERT : Utilisation de l’énergie primaire renouvelable à l’exclusion des ressources d’énergie employées en tant que matière première (MJ)

✔ PET : Utilisation totale des ressources d’énergie primaire (énergie primaire et ressources d’énergie primaire employées en tant que matières premières) (MJ)

✔ PENRT : Utilisation totale des ressources d’énergie primaires renouvelables (énergie primaire et ressources d’énergie primaire employées en tant que matières premières) (MJ)

✔ FW : Utilisation nette d’eau douce (m³)

✔ PERE : Utilisation de l’énergie primaire renouvelable à l’exclusion des ressources d’énergie employées en tant que matière première (MJ)

✔ PERM : Utilisation de ressources énergétiques primaires renouvelables employées en tant que matière première (MJ)

✔ PENRE : Utilisation de l’énergie primaire non renouvelable à l’exclusion des ressources d’énergie primaire employées en tant que matière première (MJ)

✔ PENRM : Utilisation de ressources énergétiques primaires non renouvelables employées en tant que matière première (MJ)

✔ SM : Utilisation de matières secondaires (kg)

✔ RSF : Utilisation de combustibles secondaires renouvelables (MJ)

✔ NRSF : Utilisation de combustibles secondaires non renouvelables (MJ)

✔ HWD : Déchets dangereux éliminés (kg)

✔ NHWD : Déchets non dangereux éliminés (kg)

✔ RWD : Déchets radioactifs éliminés (kg)

✔ CRU : Composants destinés à la réutilisation (kg)

✔ MFR : Matières pour le recyclage (kg)

✔ MER : Matières pour la récupération d’énergie (à l’exception de l’incinération) (kg)

✔ EE : Énergie fournie à l’extérieur (MJ)

Exemple :

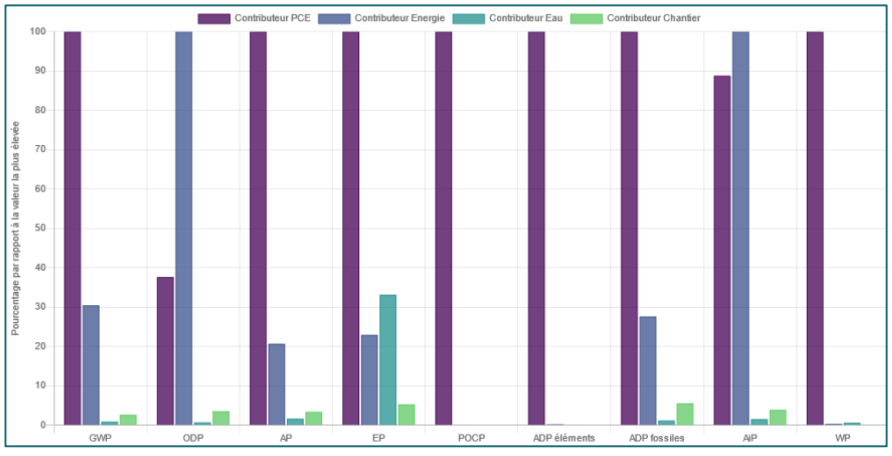

L’exemple ci-dessous, montre le graphique un niveau zone de l’arborescence.

Nous constatons que le contributeur énergie est particulièrement impactant au niveau de l’indicateur pollution de l’air par rapport aux autres contributeurs.

À ce niveau, les pourcentages indiqués correspondent à la part des contributeurs dans l’impact total de la zone.
