📈 Comment lire les sunbursts ?

Les graphiques de type sunburst sont une manière de visualiser les résultats de l'étude ACV. Il sont disponibles dans l'onglet "Graphes".

Ils permettent de comprendre la décomposition de l’impact par rapport au niveau de l’arborescence où l’on se situe.

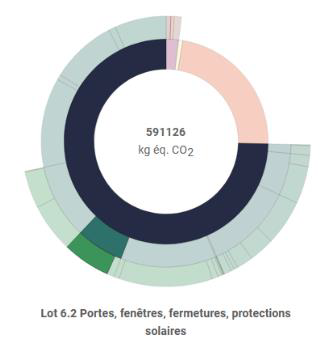

Pour lire le graphique, survolez-le avec le curseur de la souris : les valeurs affichées au centre ainsi que la légende située en dessous du graphique varient en fonction de l'endroit de la décomposition que vous pointez. La lecture de ces résultats peut se faire de deux manières : en valeurs numériques ou en pourcentages. Sur l'exemple ci-dessus, la souris de l'utilisateur survole le lot 6.2 de l'étude, celui-ci a un impact de 591126 kg eq. CO₂ ce qui représente 5.3% de l'impact sur le réchauffement climatique total.

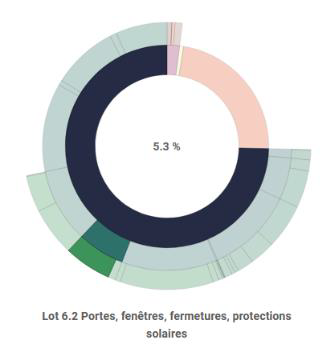

Pour passer des valeurs numériques aux pourcentages (donc de l'image gauche à l'image droite sur l'exemple ci-dessus) : cliquez n'importe où sur le graphique.

Les sunbursts proposent un affichage des résultats bruts pour les vingt-six indicateurs de l’ACV selon leurs unités de référence.

Vous pouvez choisir les indicateurs environnementaux que vous souhaitez afficher à l'aide du menu déroulant se trouvant au-dessus du sunburst :

Les sunbursts se lisent de l’intérieur vers l’extérieur. Chaque couche correspond à un niveau de l’arborescence. La couche intérieure correspond au niveau de l'arborescence depuis lequel vous consultez l'onglet "Graphes". Les couches suivantes correspondent à la suite des niveaux de l'arborescence.

La couche intérieure du sunburst est donc décomposée comme suit :

✔ Au niveau projet : Décomposition des impacts par bâtiment

✔ Au niveau bâtiment : Décomposition des impacts par zone

✔ Au niveau zone : Décomposition des impacts par contributeur

Depuis ces trois niveaux d'arborescence, chaque sunburst contient donc la couche intérieure décrite précédemment puis les couches des niveaux suivants. À ces différents niveaux, deux couches supplémentaires sont présentes au-dessus du contributeur PCE, la décomposition par lot puis par sous-lot des impacts.

La visualisation des sunbursts au niveau contributeur est un peu différente :

✔ Contributeur PCE : Il y a trois couches : à l’intérieur la décomposition des impacts par lot, puis le détail par sous-lot et enfin le détail par composant. Au niveau du lot, il n'y a plus que les couches sous-lots et composants.

✔ Contributeur Énergie : Il y a une seule couche, elle décompose les impacts par usages de l’électricité.

✔ Contributeur Eau : Il y a une seule couche, elle décompose les impacts par usages de l’eau.

✔ Contributeur chantier : Il y a une seule couche qui décompose les impacts par catégories (énergie, eau, déchets, transport). Au niveau inférieur dans l'arborescence (énergie, eau, déchets et chantier), le sunburst est composé d'une couche détaillant les impacts par usage/composant.

Les couleurs des sunbursts respectent la décomposition suivante :

• Tous les éléments liés au contributeur PCE sont dans des teintes bleues-vertes
• Tous les éléments liés au contributeur Energie sont dans des teintes oranges
• Tous les éléments liés au contributeur Eau sont dans des teintes jaunes
• Tous les éléments liés au contributeur Chantier sont dans des teintes violettes

💡 Pour voir la décomposition des impacts par composant dans le projet il faut se situer au moins au niveau contributeur PCE de l'arborescence, sinon au niveau lot et sous-lot.

Exemple :

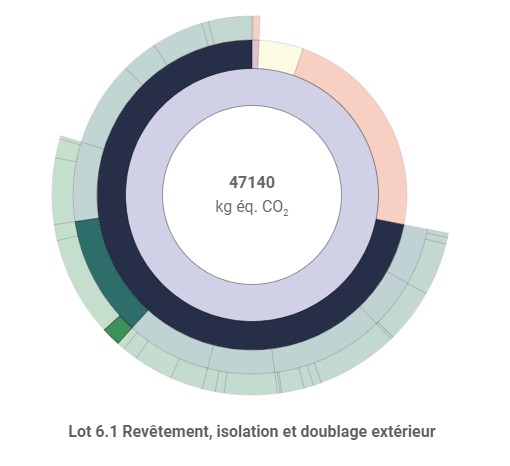

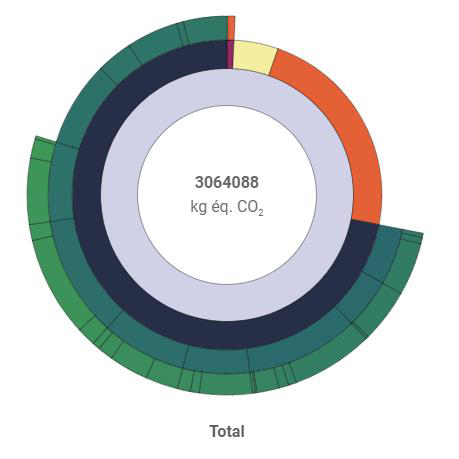

L’exemple ci-dessous montre le sunburst au niveau bâtiment de l’arborescence. Sur l'image de droite, l'utilisateur passe sa souris au dessus du sous-lot 6.1.

Les couches du sunburst sont décomposées, de l’intérieur vers l’extérieur, comme suit :

• Couche 1 : Décomposition des impacts par zone, ici il n’y a qu’une zone
• Couche 2 : Décomposition des impacts par contributeur, s’il y avait eu deux zones, les contributeurs seraient apparus deux fois, une fois pour chaque zone
• Couche 3 : Décomposition des impacts du contributeur PCE par lot constructif et technique
• Couche 4 : Décomposition des impacts du contributeur PCE par sous-lot
