⚙️Guide d’utilisation Forma

Guide de modélisation

Afin de créer une étude Explo la plus complète et précise possible, le plugin Vizcab pour Forma extrait de nombreuses données de votre projet Forma. L’objectif de ce guide est d’exposer les différentes informations récupérées sur votre maquette afin d’obtenir une Explo aussi complète que possible.

Les fonctions au sein de Forma

Tout d’abord, il est nécessaire que le bâtiment que vous souhaitez exporter possède une fonction parmi ‘Residential’, ‘Commercial’ et ‘Office’. Les autres usages ne sont pas disponibles pour le moment. Ces fonctions peuvent être appliquées au bâtiment complet, à un ou plusieurs étage(s), ou à des zones délimitées dans les étages. Actuellement, le multi-usage au sein d’un même étage n’est pas supporté (il est par exemple impossible d’avoir une zone ‘Residential’ et ‘Commercial’ au RDC d’un immeuble).

Si un étage possède l’usage ‘Unspecified’, celui-ci sera ignoré pour l’export.

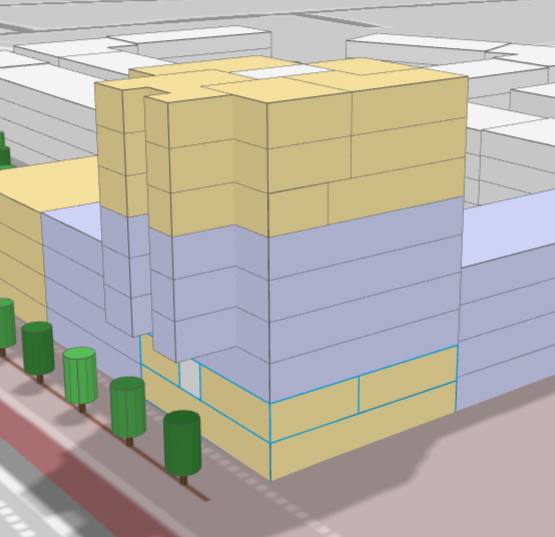

Voici par exemple un bâtiment dont les fonctions ont bien été complétées :

La détection des logements

Si vous avez renseigné la fonction ‘Residential’ dans votre bâtiment, l’export vers Explo a besoin de définir la typologie (T1, T2, T3, etc.) et le nombre de logements afin de rendre le calcul environnemental le plus précis possible.

Pour détecter ces logements, deux solutions s’offrent à vous :

1. Une répartition moyenne automatique des surfaces. Le plugin va automatiquement estimer le nombre de logements en fonction de la géométrie de votre étage. La répartition des logements suivra la moyenne française.

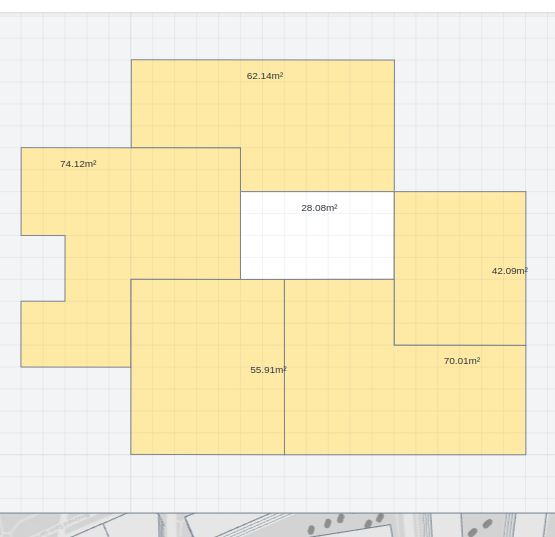

2. Une répartition selon le découpage effectué au sein des étages considérés. Si votre étage a été découpé en logements, alors le plugin associera automatiquement à chaque logement la bonne typologie en se basant sur sa surface. Seules les zones dont la fonction est ‘Unspecified’ ne seront pas converties en logements. Voici un exemple d’un étage de logements qui pourra être correctement détecté par le plugin :

La détection des logements

Si vous avez renseigné la fonction ‘Residential’ dans votre bâtiment, l’export vers Explo a besoin de définir la typologie (T1, T2, T3, etc.) et le nombre de logements afin de rendre le calcul environnemental le plus précis possible.

Pour détecter ces logements, deux solutions s’offrent à vous :

1. Une répartition moyenne automatique des surfaces. Le plugin va automatiquement estimer le nombre de logements en fonction de la géométrie de votre étage. La répartition des logements suivra la moyenne française.
2. Une répartition selon le découpage effectué au sein des étages considérés. Si votre étage a été découpé en logements, alors le plugin associera automatiquement à chaque logement la bonne typologie en se basant sur sa surface. Seules les zones dont la fonction est ‘Unspecified’ ne seront pas converties en logements. Voici un exemple d’un étage de logements qui pourra être correctement détecté par le plugin :

La détection de la parcelle

Afin d’effectuer certains calculs environnementaux, la surface de la parcelle est nécessaire. Celle-ci sera détectée à partir de la somme des surfaces des objets ‘Site-limits’. En l’absence de l’objet ‘Site-limits’, l’emprise du bâtiment sera utilisée.

Limitations actuelles du plugin :

1. Les bâtiments individuels qui se touchent, se chevauchent ou se superposent ne sont pas pris en compte par l'analyse.
2. La modification d’un bâtiment après export n’est pas propagée dans la plateforme Vizcab, une nouvelle étude doit être exportée.

Résultats

La simulation Explo vous permet d’obtenir en quelques secondes les résultats de votre étude.

Hypothèses pour le calcul

Afin d’estimer au mieux l’impact carbone de votre bâtiment à partir de votre projet, certaines hypothèses sont utilisées :

• Le lot 8 (CVC) est estimé statistiquement à partir des données issues de bâtiments correspondants.
• Le contributeur chantier est estimé statistiquement.

Le reste des calculs est effectué analytiquement et détaillé dans votre étude Explo disponible sur notre plateforme.

PS : Les résultats affichés dans Forma ne prennent pas en compte les fiches configurées pour l’instant. Veuillez ne pas les utiliser dans vos différentes pré-saisies.

Graphique IC Construction

Ce graphique vous permet d’accéder à la valeur de l’impact carbone de la construction en kg éq CO2/m² Sref. Il vous permet également de visualiser le passage des différents seuils RE2020.

Graphique d’impact par lot

Ce graphique vous permet de visualiser l’impact de chacun des lots constructifs de la RE2020.

Via ce graphique, il est possible de comparer l’impact de votre lot avec ceux de bâtiments correspondants issus de la base de données Vizcab (situés dans la même zone géographique, avec le même usage et pour les différents seuils visés). Cette base de données est en constante amélioration et mise à jour en temps réel.

L’objectif est de vous permettre d’optimiser les lots qui comptent le plus et ceux sur lesquels il est le plus facile d’agir.

Pour chaque lot, vous avez ainsi accès à :

• La valeur de l’impact carbone estimée pour votre étude.
• La médiane des impacts carbone mesurés sur des bâtiments correspondants.
• Le 1er et le 3ème quartile des impacts carbone sur des bâtiments correspondants.

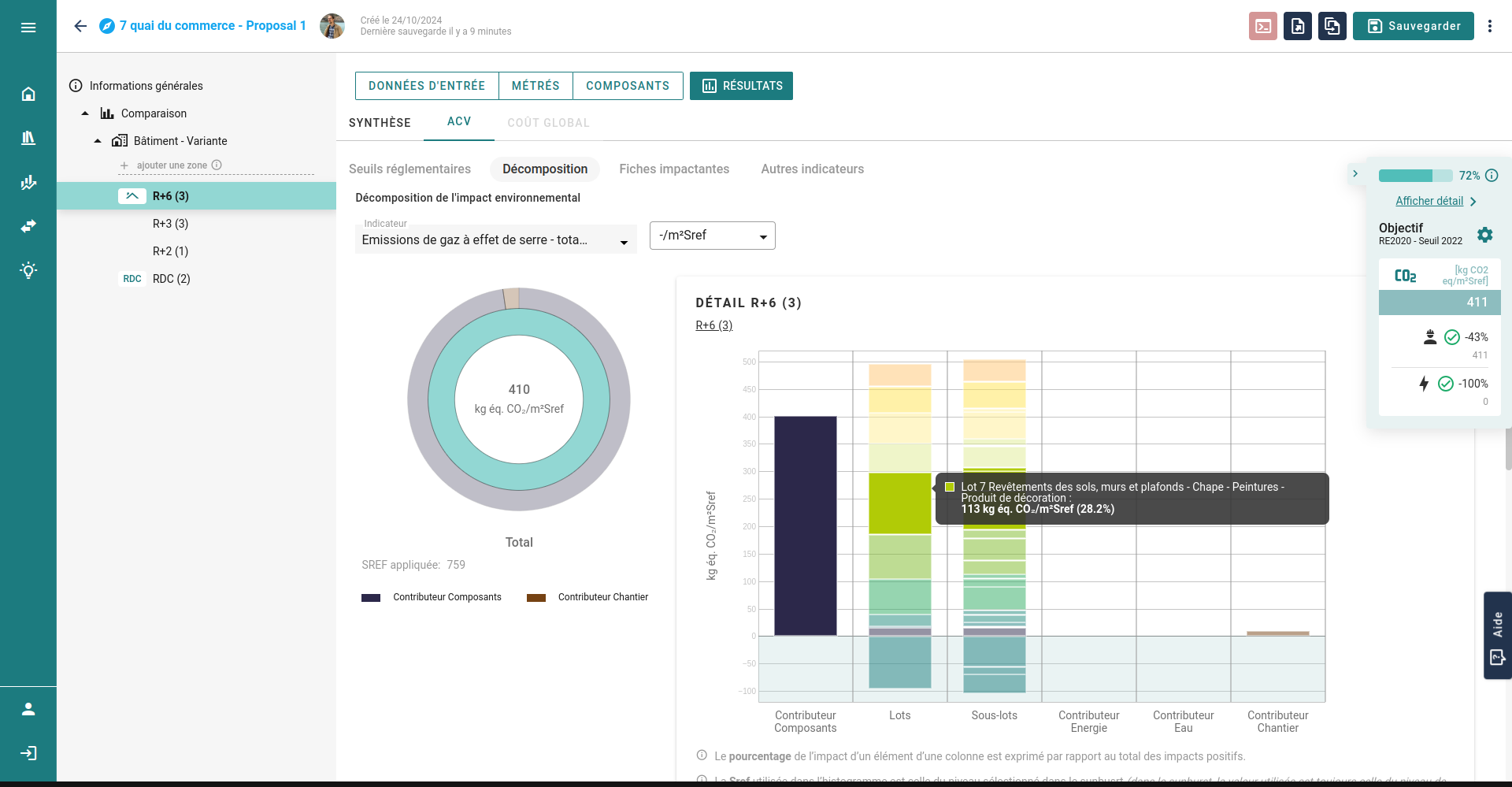

Affiner et comprendre mes résultats

Afin d’affiner et mieux comprendre vos résultats, il est possible d’accéder à votre étude directement dans Explo. Vous aurez ainsi accès à toutes les données calculées ainsi qu’à de nombreux autres graphiques.

Il est normal que vous ayez des résultats différents entre l’extension Forma et votre étude Explo, voilà 2 explications :

• L’impact de votre système énergétique est estimé à l’aide de bâtiments comparable dans l’extension Forma afin de vous permettre d’étudier le passage ou non des seuils rapidement. Dans Explo, les paramètres énergétiques ne sont pas remplis par défaut, c’est à vous de les remplir, vous obtiendrez ainsi un résultat plus précis.
• L’impact du contributeur chantier est estimé statistiquement dans l’extension Forma tandis qu’il est calculé dans votre étude Explo.
