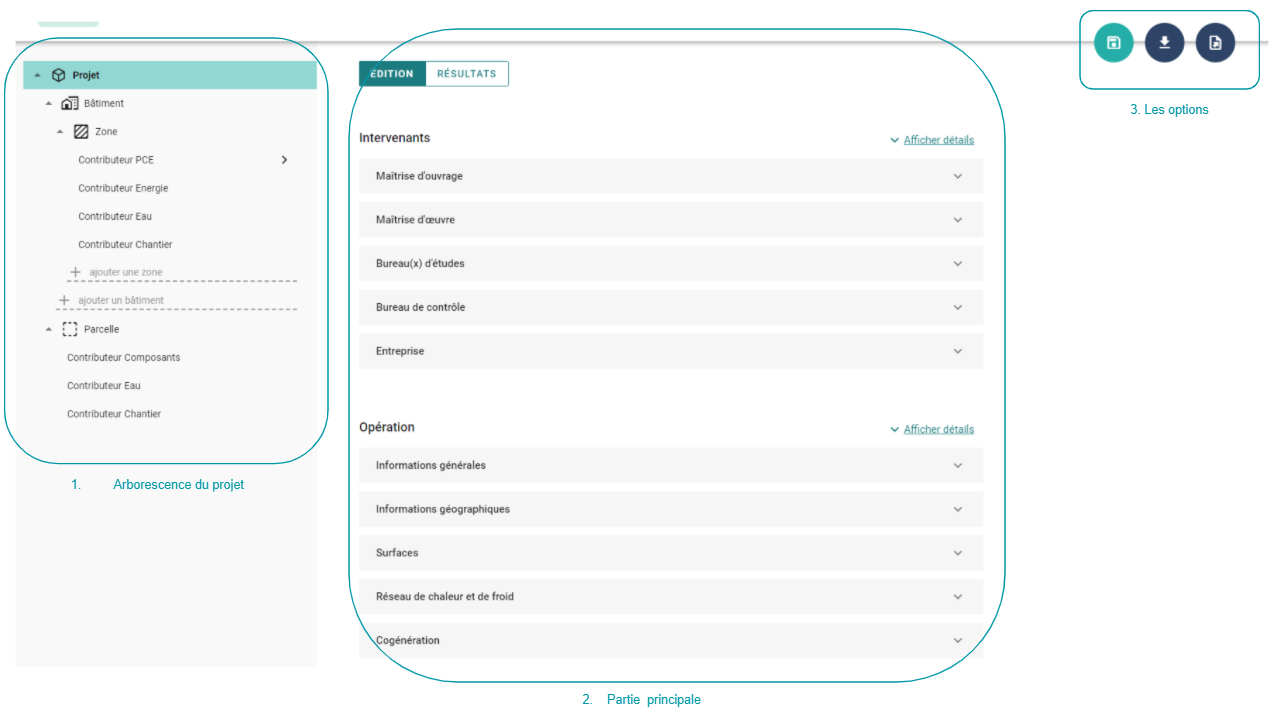

L’interface Eval RE2020 est composée de trois parties :
- L'arborescence du projet, située sur la gauche
- La partie principale et ses différents onglets, situés au centre
- Les actions (icônes), situées en haut à droite
1. L'arborescence du projet

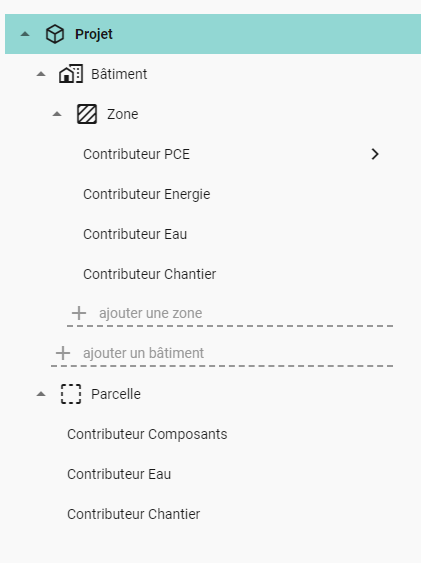

La création d’un projet Eval RE2020 entraîne l’ouverture d’un projet vierge. Pour tout projet nouvellement créé, l’arborescence du projet est composée d’un bâtiment comprenant une zone, constituée des quatre contributeurs essentiels pour une ACV RE2020 et d'une parcelle comprenant trois sous-contributeurs : Composants, Eau et Chantier.
La dénomination de chacun des niveaux est simple : Projet, Bâtiment, Zone (correspond à une zone d’étude thermique), Parcelle.
Il est possible de naviguer dans l’arborescence autant que vous le souhaitez. Pour naviguer, cliquez sur chacun des niveaux, l’affichage des sous-catégories de l’arbre apparaîtra ou se refermera.
Plusieurs fonctionnalités vous permettent d'agir sur cette arborescence :
- Renommer le nom de chacun des niveaux
- Ajouter ou supprimer une ou plusieurs zone(s)/bâtiment(s)/parcelle(s)
- Dupliquer une ou plusieurs partie(s) d’un projet
2. La partie principale

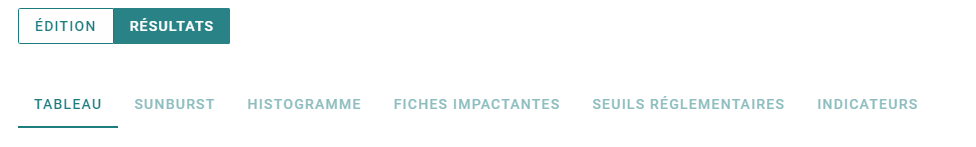

Au centre de l'interface, la partie principale se décompose en différents onglets. Lorsque vous vous trouvez dans un onglet, celui-ci est de couleur verte et souligné :
Vous trouverez ci-dessous les fonctionnalités de chaque onglet :
✔ Edition : Cet onglet vous permet de saisir les informations nécessaires au calcul de votre ACV. Pour accéder à plus de détails le concernant, veuillez vous référer à l'article Comment renseigner les informations générales de mon projet ?
✔ Tableau : Cet onglet vous permet de consulter les résultats détaillés pour chaque indicateurs environnementaux de votre étude sous forme d’un tableau de synthèse selon les quatre phases qui décomposent l’ACV (production, processus de construction, exploitation et fin de vie) ainsi que les bénéfices et charges liés à l’export d’énergie et la valorisation des composants. Pour accéder à plus de détails concernant les indicateurs environnementaux veuillez vous référer à l'article Quels sont les indicateurs environnementaux de l'étude ?
✔ Sunburst et Histogramme : Ces onglets vous permettes de visualiser vos résultats de manière interactive. Pour accéder à plus de détails le concernant, veuillez vous référer aux articles Comment lire les sunbursts ? et Comment lire les histogrammes ?
✔ Fiches impactantes : Cet onglet vous permet d'évaluer vos résultats aux niveaux Projet et Bâtiment. Pour accéder à plus de détails le concernant, veuillez vous référer à l'article Comment visualiser les éléments les plus impactant de mon étude rapidement ?
✔ Seuils règlementaires : Cet onglet vous permet d'évaluer vos résultats aux niveaux Projet et Bâtiment. Pour accéder à plus de détails le concernant, veuillez vous référer à l'article Comment visualiser les résultats de mon étude par rapport aux seuils réglementaires de la RE2020 ?
✔ Indicateurs : Cet onglet vous permet d'évaluer vos résultats aux niveaux Projet, Bâtiment et zone.
3. Les actions
A droite de l’interface, trois icônes sont visibles :
✔ Sauvegarder : La sauvegarde n'étant pas automatique sur Vizcab, cliquer sur pour enregistrer votre projet. Une fenêtre affichant "sauvegarde effectuée avec succès" apparaît alors en bas de l’écran pour confirmer l'enregistrement de votre projet.

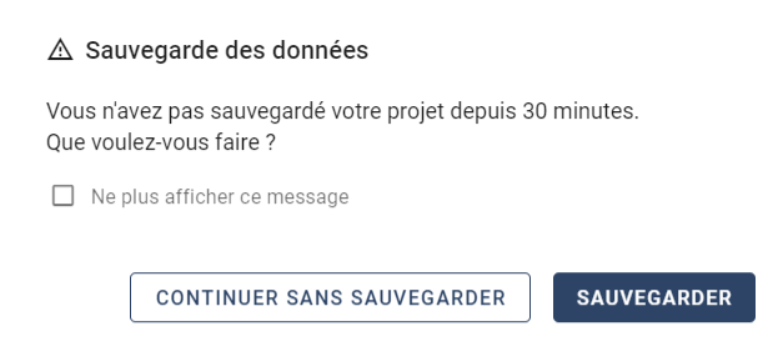

Toutes les 30 minutes, si vous n'avez pas sauvegardé votre projet, une alerte s'affiche pour vous le rappeler :
✔ Importer : l'icône suivant permet d'importer des fichiers dans l'interface. Pour plus d'information sur les fichiers pouvant être importés, veuillez vous référer à la section Quels type d'imports sont disponibles sur Vizcab Eval ?
✔ Exporter : le dernier icône permet d'exporter des fichiers depuis l'interface. Pour plus d'information sur les fichiers pouvant être exportés, veuillez vous référer à la section "Que peut-on exporter depuis Vizcab Eval ?"
